STACJE ELEKTROENERGETYCZNE (opracował: dr inż. Mirosław Pawłot)
Semestr | W | Ć | L | P | S |
II | 2 | 2 | 2 |
Stacje elektroenergetyczne - wykład: studia niestacjonarne II stopnia, semestr II, 21 godzin
Prowadzący: dr inż. Mirosław Pawłot
Cel zajęć:
Celem zajęc jest zapoznanie studentów z zasadami projektowania, budowy i eksploatacji stacji elektroenergetycznych.
Program zajęć:
Układy połączeń stacji (6h), rozwiązania konstrukcyjne stacji wnętrzowych osłoniętych (3h), rozwiązania konstrukcyjne stacji napowietrznych otwartych (3h), zasady doboru transformatorów i aparatury łączeniowej w stacjach (3h), obwody pomocnicze w stacjach (zabezpieczenia, obwody pomocnicze, sygnalizacyjne, sterownicze) (3h), zasady projektowania stacji elektroenergetycznych (3h)
Efekty kształcenia:
Zrozumienie zasad projektowania stacji, praktyczne umiejętności z zakresu podstawowych badań rozdzielni NN i SN.
Stacje elektroenergetyczne - laboratorium: studia niestacjonarne II stopnia, semestr II, 21 godzin
W programie przewidziano wykonanie dziewięciu ćwiczeń laboratoryjnych swoim zakresem odpowiadających tematyce wykładów:
1. | Badanie rozdzielnicy średniego napięcia |
2. | Badanie rozdzielnicy niskiego napięcia |
3. | Diagnostyka wyłączników sieciowych niskiego napięcia przy użyciu programu „NZM-XPC-Soft” |
4. | Badania oddziaływań elektrodynamicznych układu szynoprzewodów płaskich |
5. | Badania cieplne połączeń stykowych szyn płaskich przy przepływie prądów roboczych i zakłóceniowych |

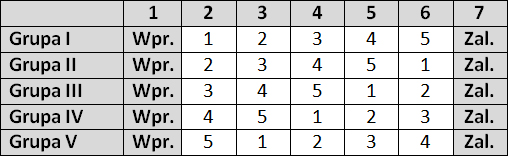

Kolejność ćwiczeń z przedmiotu "Laboratorium stacji elektroenergetycznych"
dla studiów niestacjonarnych II stopnia
Stacje elektroenergetyczne - projekt: studia niestacjonarne II stopnia, semestr II, 14 godzin
Zajęcia projektowe obejmują zagadnienia związane z: doborem aparatury łączeniowej w stacjach elektroenergetycznych w tym: wyłączników, odłączników, rozłączników, bezpieczników; doborem szyn zbiorczych rozdzielni nn i SN; doborem aparatury pomiarowej (przekładniki napięciowe oraz prądowe); doborem aparatury przeciwzwarciowej (dławiki przeciwzwarciowe).
Literatura podstawowa:
1. Markiewicz H.: Urządzenia elektroenergetyczne. WNT, Warszawa, 2008
2. Bełdowski T.: Stacje elektroenergetyczne. WNT, Warszawa, 1980
Literatura uzupełniająca:
1. Bartodziej G. i inni.: Sieci elektroenergetyczne w zakładach przemysłowych. WNT, Warszawa, 1990
